矿用电机车锂电池热管理系统温度控制方法介绍

2022/01/12 21:52:34

矿用电机车锂电池热管理系统温度控制是如何实现的？
矿用电机车锂电池热管理系统温度控制方法，可使电池包热管理系统能够自动在电池冷却模式、电池加热模式和电池低温散热模式之间进行切换，使电池包内电芯温度趋于一致。如图 2 所示，电池包热管理系统处于电池冷却模式时，控制方法包括步骤：C1、当电池包内电芯最高温度 Tmax＞45℃时，电池冷却模式启动；C2、整车空调系统开始工作，制冷剂进入冷却器；C3、TCU 内比例阀开度调节至 100%，同时通过电磁阀控制将低温散热器与冷却回路断开，延时 30s 后，冷却水泵满功率开启，使得冷却液进入冷却器并开始循环流动；C4、根据电池包内电芯温度最高值 Tmax 和最低值Tmin计算电池包温度差 △T，△T=Tmax-Tmin；如果 △T＞8℃，则执行步骤 C5；如果 △T≤8℃，则执行步骤 C7；C5、与温度为 Tmin 的电芯所在区域对应的液冷板连接的进水比例阀的开度调节至 25%，与温度为 Tmax 的电芯所在区域对应的液冷板连接的进水比例阀的开度调节至 100%，与其余的液冷板连接的进水开关阀的开度调节至 75%；C6、根据电池包内电芯温度最高值 Tmax 和最低值Tmin计算电池包温度差 △T ，△T=Tmax-Tmin；如果 △T＞5℃，则返回步骤 C5；如果 △T≤5℃，则执行步骤 C7；C7、TCU 内比例阀开度调节至 100%.

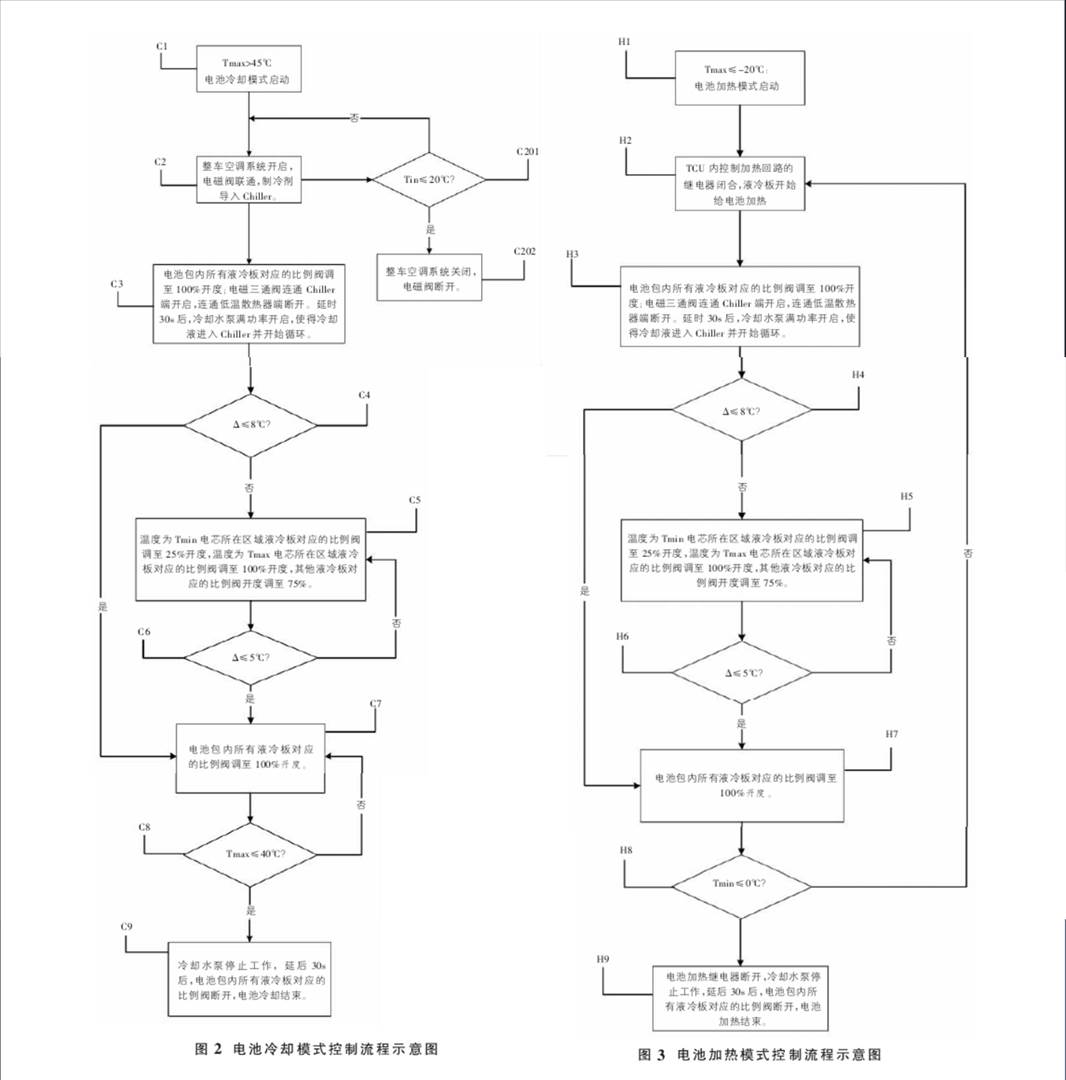

矿用电机车锂电池热管理系统图

C8、判断电池包内电芯最高温度 Tmax 是否≤40℃；如果 Tmax＞40℃，则返回步骤 C7；如果 △T≤40℃，则执行步骤 C9；C9、冷却水泵停止工作，延时 30s 后，TCU 内比例阀开度调节至关闭，电池冷却模式结束。电池包热管理系统处于电池加热模式时，控制方法包括步骤如图 3 所示。
以上便是矿用电机车锂电池热管理系统的控制方法介绍。
