电机车锂电池其磷酸铁锂电池内部结构图

2022/07/16 22:54:49

电机车锂电池其磷酸铁锂电池内部结构简易图如下图所示：

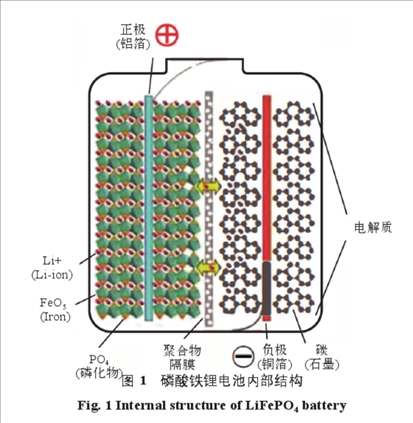

磷酸铁锂电池内部结构如图 1 所示，图面左侧是橄榄石结构的Li Fe Po4作为电池的正极材料，由铝箔与电池正极连接，中间是聚合物的隔膜，它把正极与负极隔开，锂离子Li+ 可以通过而电子e-不能通过；图面右侧是由碳（石墨）组成的电池负极材料，由铜箔与电池的负极连接。电池的上下端之间是电解质，电池由金属外壳或铝塑复合膜密闭封装。充电时，锂离子从正极脱出，嵌入负极；放电时，锂离子则从负极脱出，嵌入正极。即在充放电过程中，锂离子在正、负极间嵌入、脱出，往复运动。在正常充放电情况下，锂离子在层状结构的碳材料和氧化物晶体间或片层间嵌入和脱出，一般只引起层间距的变化，而不会引起晶体结构的破坏。充放电的过程中，正、负极材料的化学结构基本不发生变化，因此从充放电反应的可逆性来讲，锂离子电池材料中的嵌入和脱出是一个理想的反应过程。

Tags:电机车锂电池其磷酸铁锂电池内部结构简易图
